Objetivo:
Mostrar como monitorizar en Real Time las lecturas de una PT100 de forma inalámbrica. Se muestra en la Figura 1 el montaje final de los dispositivos en la PCB dedicada.
Figura 1: "Montaje de los componentes"
Materiales necesarios:
- Sonda de temperatura sumergible PT100 de 3 hilos (Mostrada en la Figura 2)
Figura 7: "PT100 Shield cara Top"
Programas utilizados:
Proceso de diseño y fabricación:
Paso 1: Programación del ESP32
Figura 8: "Sistema de medición estable"
Serial1.println(suma/1000.0, 8); //Usado para enviar 8 dígitos

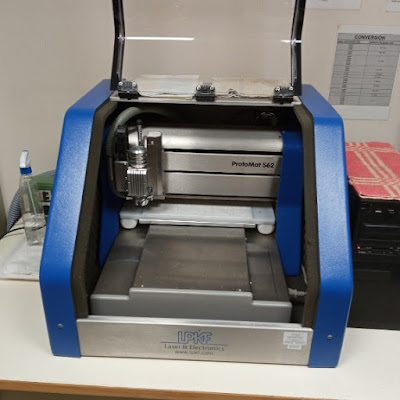

Paso 2: Fabricación de PT100 Shield (PCB dedicada)
Paso 3: Programación de los XBee
La configuración que se realizará en los XBee se hace mediante el Software XCTU. Ambos usarán distinta configuración ya que, uno estará conectado a la PCB y, el otro a cualquier puerto USB del ordenador para su futura comunicación con LabVIEW (ambos se conectarán al PC durante su programación).
Figura 12: "Configuración de XBee Coordinador"
Figura 13: "Configuración de XBee Router"
Paso 4: Programación de LabVIEW
Una vez realizados todos los pasos anteriores, solo falta realizar la programación en LabVIEW donde se visualizará en tiempo real la información transmitida desde la PT100 Shield. Este paso se realizará en dos etapas, una la programación de LabView y la otra la configuración de los enlaces de comunicación con la base de datos.
Puede descargar el código AQUÍ
El programa mostrado tiene adjunto varios archivos ".vi" que deberán ser ubicados en la misma carpeta que el programa principal "Práctica1_PT100.vi". De la misma forma, la carpeta "Varios" se ubicará en la misma dirección que el resto de archivos.
La funcionalidad del programa desarrollado alberga desde una explicación de uso detallada, la demostración de los cálculos reales realizados para tomar la medición de una PT100 de 3 hilos con el sensor de platino, la monitorización en tiempo real de la medición de la sonda PT100 y la consulta a los registros de la base de datos que se registra con cada nueva lectura.
Se muestra en las Figuras 14, 15, 16 y 17 los diversos paneles mencionados previamente con el fin de motivar su descarga y consulta del código realizado, aun así, se mostrarán los fragmentos más llamativos o importantes del código.

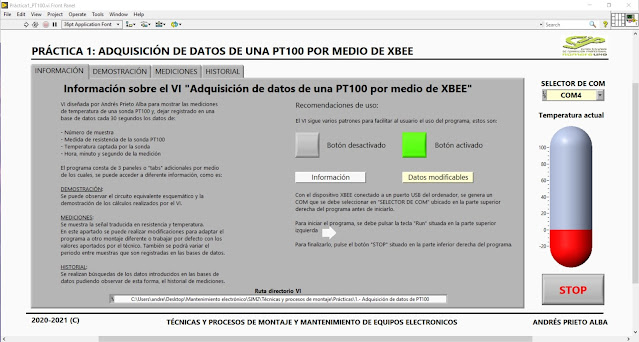

Figura 14: "Panel de información"
Figura 15: "Panel de demostración"
Figura 16: "Panel de mediciones"
Figura 17: "Panel de Historial"
Uno de los fragmentos más llamativos de este programa, es la posibilidad de hacer emerger un documento PDF con solo hacer Click en un botón. Esto se logra gracias al programa desarrollado (el subVI mostrado en la Figura 18) capaz de reconocer la ubicación del archivo escogido. Si quiere observar su código únicamente tiene que doble Click en el área remarcada en rojo (en el Block Diagram CTRL +E).
El otro fragmento a mencionar; es el mostrado en la Figura 19, gracias al cual se evitará el parpadeo de la tabla que muestra los registros de la base de datos. Esto se logra ya que se evita con una simple comparación si se ha solicitado un nuevo acceso a la base de datos, de caso contrario, el bucle seguiría en ejecución realizando nuevas lecturas cada segundo.
Figura 19: "Evitar parpadeos en el muestreo"
Para poder comenzar a utilizar el programa, primero se deben crear los archivos de la base de datos ejecutando el programa CrearDB.vi. Con su ejecución, comenzarán a crearse tablas indexadas diarias organizadas por Día y Mes para los próximos 10 años reunidas en 10 archivos indexados por año. Se obtendrá un resultado como el mostrado en la Figura 20.
Figura 20: "Base de datos preparada"
El paso final es la creación de los ficheros .udl que permitirá a LabVIEW leer y escribir datos en las tablas generadas. Para ello, el proceso de obtención de estos archivos de enlace se realiza mediante la siguiente secuencia mostrada a continuación en las Figuras 21, 22 y 23.
Figura 21: "Crear udl Tools/Create Data Link..."
Figura 23: "Crear udl Prueba de conexión"
La ruta seleccionada para el udl debe ser la misma que los archivos de la base de datos generada y escogida para realizar el enlace. Esta tarea se deberá realizar con cada archivo de la base de datos (10 veces en total). Las rutas .udl no se pueden transferir, ya que algún intento de modificación para acelerar la tarea romperá el enlace establecido.
Por último, ya está todo listo para comenzar a tomar lecturas y monitorizarlas.
Última revisión 29/05/2021
